Unreal Engine 5 분석 - Proxy
언리얼 엔진 5.7 소스 코드 분석
· 2 min read
Proxy? #
UObject에 대응되는 Render Thread의 mirroring 객체이다.
렌더링에 필요한 데이터들을 담는 객체이기 때문에 당연하게도 모든 컴포넌트가 Proxy 객체를 정의하고 있지는 않으며, 다음과 같은 객체들이 Proxy 데이터를 가지는 대표적인 객체들의 예이다.
| Component | 렌더 스레드 Proxy클래스 | 설명 |
|---|---|---|
| UStaticMeshComponent | FStaticMeshSceneProxy | 정적 메쉬의 Vertex/Index Buffer 및 머티리얼 렌더링 상태 관리, LOD전환 및 배칭 처리 등 |
| USkeletalMeshComponent | FSkeletalMeshSceneProxy | 스켈레탈 애니메이션의 Bone Transform 데이터를 렌더 스레드로 전송, Skinned Mesh의 동적 Vertex 업데이트 등 |
| UInstancedStaticMeshComponent | FInstancedStaticMeshSceneProxy | 인스턴싱 처리, 인스턴스별 Transform Buffer 관리 |
| ULightComponent | FLightSceneProxy | 광원의 형태(Point, Spot, Directional 등), 색상, 감쇠 등의 라이팅 및 쉐도우 맵 렌더링 파라미터 관리 |
보면 대부분 UPrimitiveComponent의 자식 컴포넌트들인데, ULightComponent처럼 USceneComponent의 자식 컴포넌트도 Proxy를 정의하고 있다. 따라서 ‘특정 객체의 Derived 객체들’이 가진다는 규칙보다는 ‘렌더링에 사용되는 객체들’이 가진다고 이해하는 편이 낫다.
Proxy 생성 흐름 #

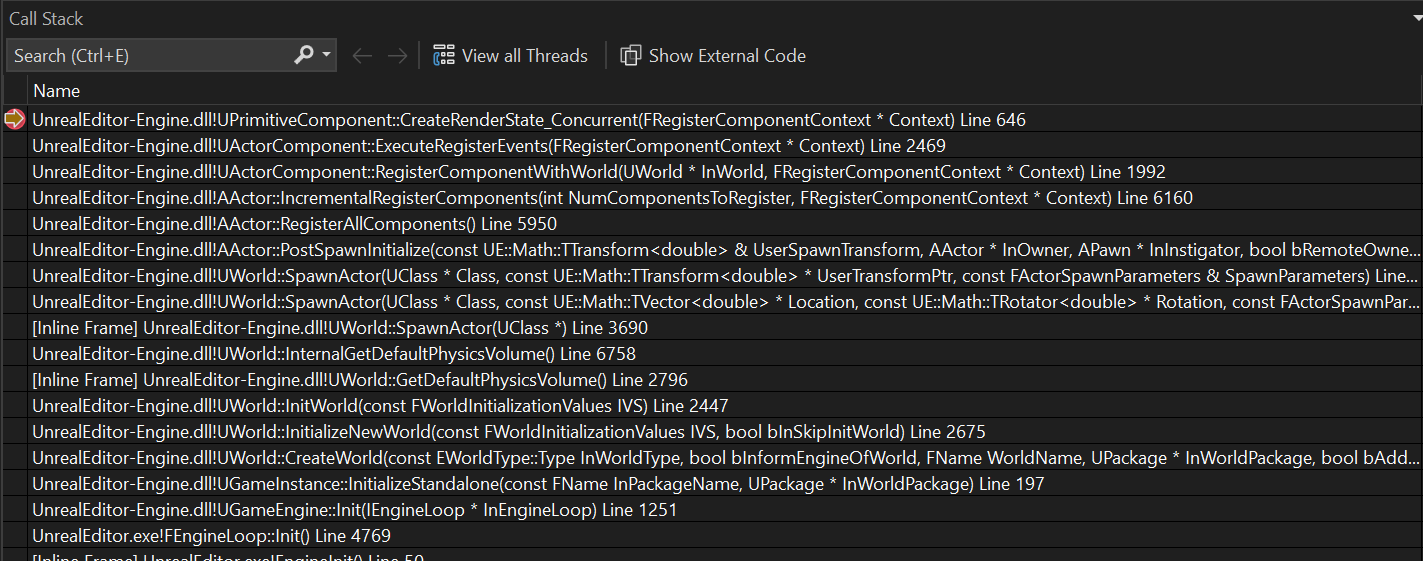

UWorld::SpawnActor()
↓
/*Called after the actor is spawned in the world.
Responsible for setting up actor for play.*/
AActor::PostSpawnInitialize()
↓
AActor::RegisterAllComponent()
↓
if (Actor::PreRegisterAllCOmponents() && HasPreRegisteredAllComponents())
than: AActor::IncrementalRegisterComponents(0)
↓
//////////////////////////////
↓
UActorComponent::RegisterComponentWithWorld()
↓

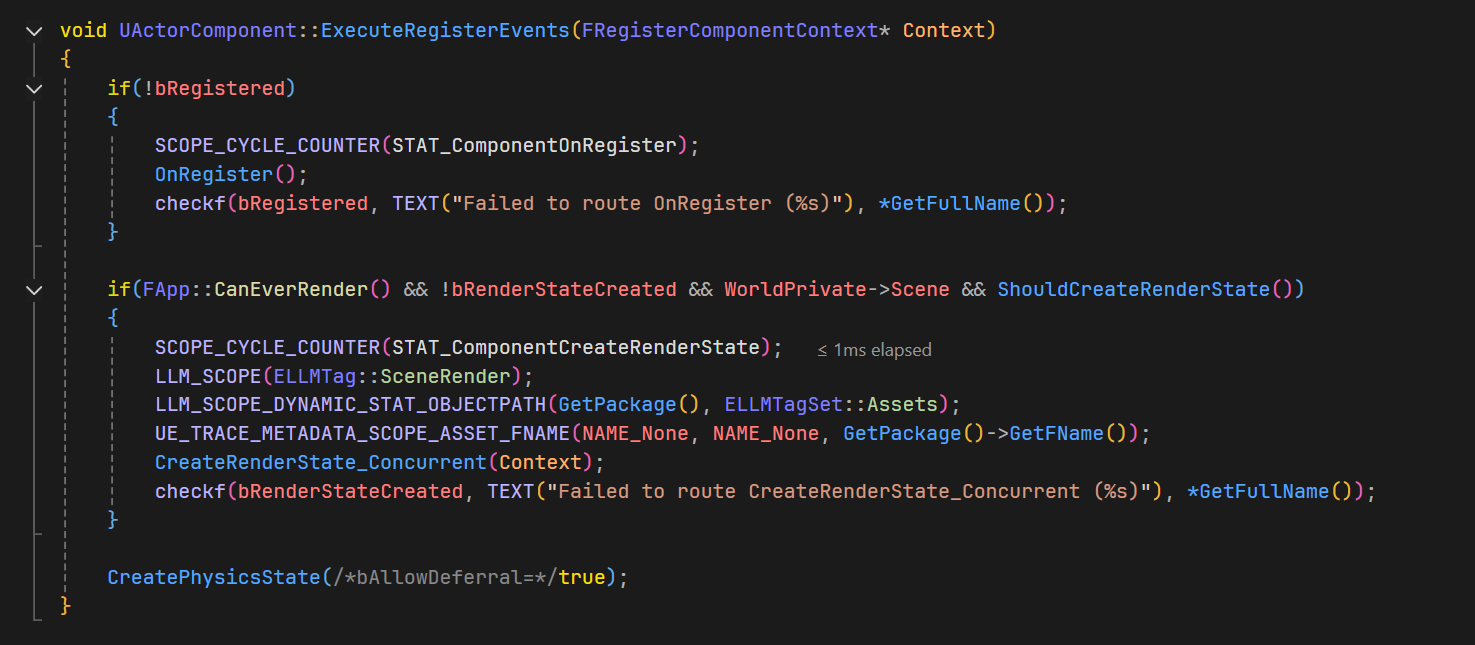

UActorComponent::ExecuteRegisterEvents()
↓
UPrimitiveComponent::CretaeRenderState_Concurrent()
↓
...
위는 Actor가 생성되는 시점의 코드 흐름인데, 실제로는 Actor의 최초 생성 외에도 스트리밍에 의해 레벨에 Actor가 로드되거나, 이미 존재하는 액터에 새 컴포넌트가 추가되는 경우 등의 흐름도 있다. 중요한 점은 RegisterComponent, 즉 컴포넌트가 등록되는 시점이 Proxy 객체의 관점에서는 생성이 시작되는 부분이라 보는 것이 좋다.
UPrimitiveComponent::CretaeRenderState_Concurrent()
↓
FScene::AddPrimitive()
↓

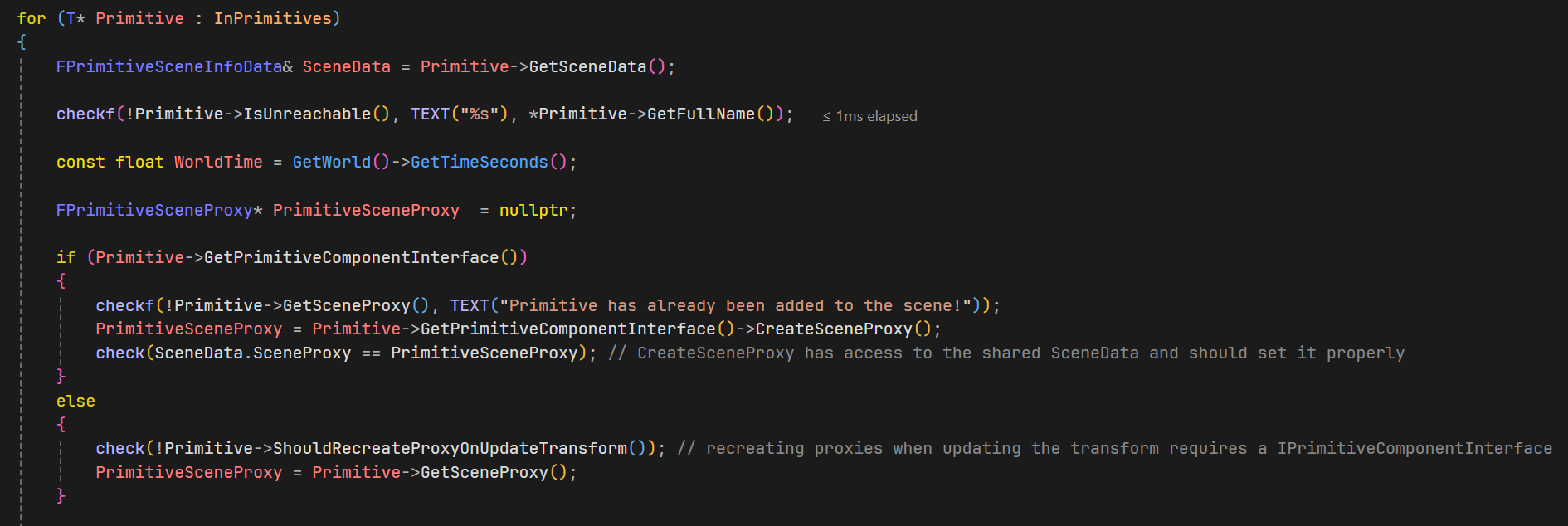

FScene::BatchAddPrimitivesInternal()
↓
...

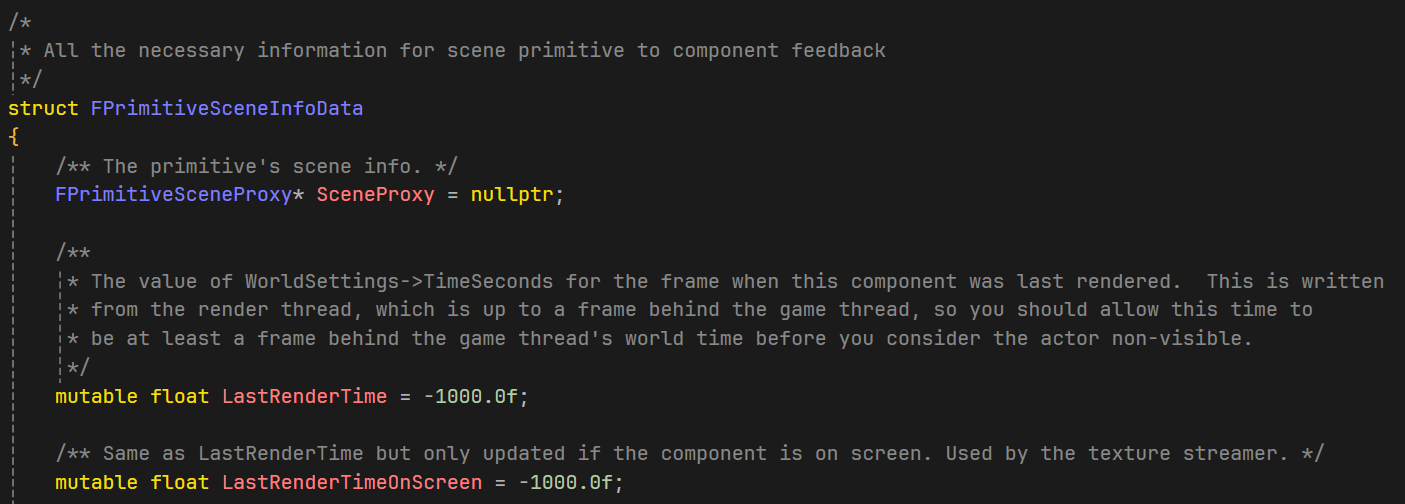

FScene::BatchAddPrimitivesInternal() 에서 SceneData를 이용하는데, 이는 FPrimitiveSceneInfoData타입의 객체이다.

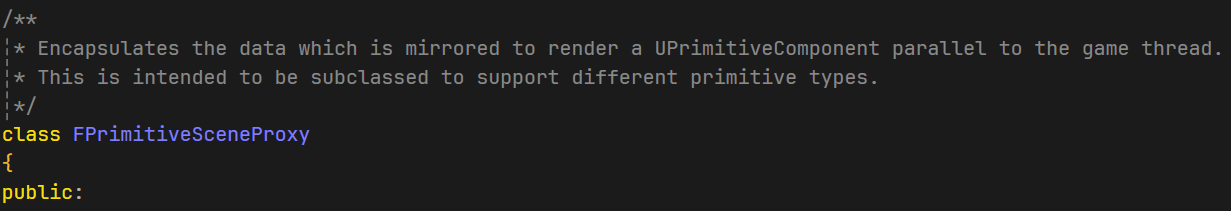

이 안에도 SceneProxy가 있고, UPrimitiveComponent에도 SceneProxy가 있는데, UE 5.7 기준 현재로서는 이 SceneData에 담긴 SceneProxy를 사용하는 것이 권장되며, 다음과 같이 UPrimitiveComponent::FPrimitiveSceneProxy쪽에도 주석으로 표기되어 있는 내용이다.
